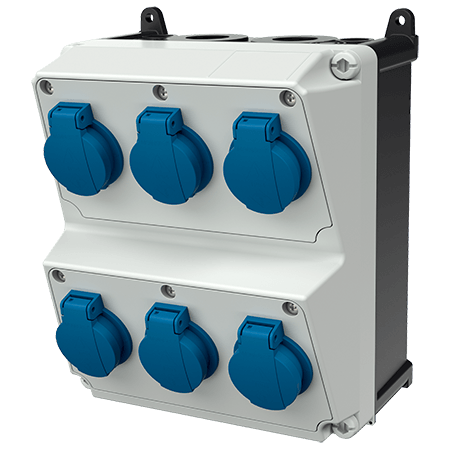

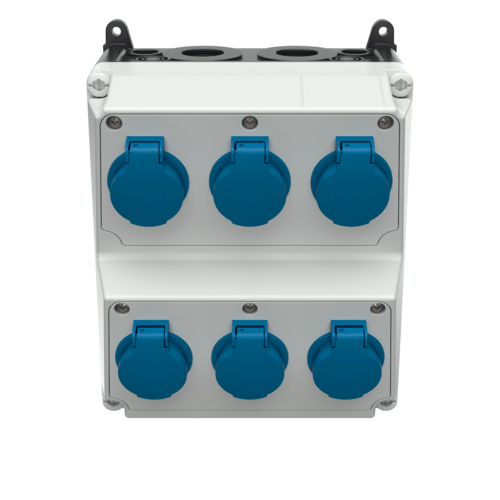

MENNEKES AMAXX® contactdooscombinatie 920028

Accepteer a.u.b. marketingcookies om deze video te bekijken.

AMAXX® contactdooscombinatie 920028

Met AMAXX® combineert u slim en bespaart daardoor waardevolle montagetijd. Slechts één aansluitkabel, minder boorgaten, minder kabel- en buisklemmen en slechts één behuizing, waarvan de buitenbevestiging montage door één persoon mogelijk maakt. Het scharnierende, aan de zijkant openende behuizingsdeksel en de uittrekbare DIN-rail en de grote aansluitruimte vergemakkelijken de aansluitwerkzaamheden. AMAXX® is aansluitklaar voorbedraad en getest op elektrische veiligheid en kwaliteit conform IEC 61439.

SCHUKO®

voorbedraad
zijdelings openend

Behuizing van AMAPLAST

Bestelnummer920028
EAN4015394223269

Technische specificaties

AMAXX® contactdooscombinatie 920028

SCHUKO®	6
Voorbeveiliging max.	16 A
Aansluiting / voedingskabel	voor 1 kabel tot 5 x 10 mm²
Beschermingsgraad	IP44
Behuizing materiaal	Kunststof
Gewicht	2152 g
Hoogte	260 mm
Breedte	225 mm
Certificeringen	EAC
Combinatie uit voorraad	D

Gegevensbladen & Downloads

AMAXX® contactdooscombinatie 920028

Product infoAMAXX® contactdooscombinatie 920028 PDF, 163 KB

CAD-gegevens 3D STPAMAXX® contactdooscombinatie 920028 ZIP, 3 MB

CAD-gegevens 3D DWGAMAXX® contactdooscombinatie 920028 ZIP, 15 MB

Montage- en gebruikshandleidingAMAXX® contactdooscombinatie 920028 PDF, 2 MB

Tekening portretAMAXX® contactdooscombinatie 920028 PNG, 39 KB

Tekening landschapAMAXX® contactdooscombinatie 920028 PNG, 40 KB

Videos

AMAXX® contactdooscombinatie 920028

Accepteer a.u.b. marketingcookies om deze video te bekijken.

Richtlijnen

AMAXX® contactdooscombinatie 920028

REACh

RoHS
