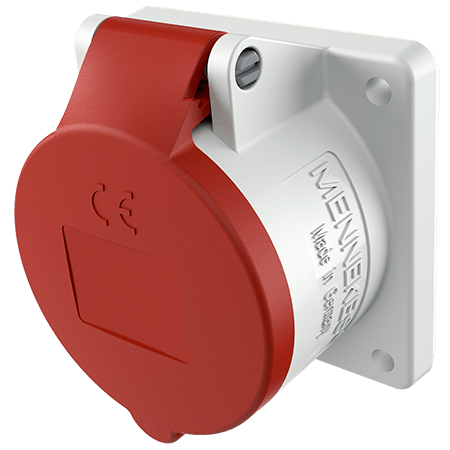

Inbouwcontactdoos 1390

Name: Inbouwcontactdoos
Brand: MENNEKES
SKU: 1390

Ampère 16 A 32 A

Polen

Voltage

Uurstand

schroefklemmen
flens 75 x 75 mm

h. o. h. maat bevestigingsgaten 60 x 60 mm
rechte uitvoering

Bestelnummer1390
EAN4015394010210

Technische specificaties

Inbouwcontactdoos 1390

Ampère	16 A
Polen	4 p
Voltage	400 V
Uurstand	6 h
Hertz	50-60 Hz
Aansluittechniek	schroefklemmen
Contacten	standaard
Beschermingsgraad	IP44
Flens	75x75 mm
Bevestigingsgaten	60x60 mm
Gewicht	161 g
Certificeringen	VDE

Gegevensbladen & Downloads

Inbouwcontactdoos 1390

Product infoInbouwcontactdoos 1390 PDF, 170 KB

CAD-gegevens 3D STPInbouwcontactdoos 1390 ZIP, 799 KB

CAD-gegevens 3D DWGInbouwcontactdoos 1390 ZIP, 1 MB

Tekening portretInbouwcontactdoos 1390 PNG, 33 KB

Tekening landschapInbouwcontactdoos 1390 PNG, 33 KB

Richtlijnen

Inbouwcontactdoos 1390

REACh

RoHS

Geschikte accessoires

Inbouwcontactdoos 1390

Inbouwdoos

Bestelnummer 40369

met toebehoren, voor montage van 16 A en 32 A contactozen uit de groepen 1046, 1056, 1134 en 1136 met toepassing van bijbehorende flens

meer

Flens

Bestelnummer 41340

met afdichting voor montage van contactdozen in de inbouwdozen 40369 bepaalde inbouwdozen 16 A en 32 A van artikelgroepen 1046, 1056, 1134 en 1136

meer

Flens

Bestelnummer 40102

voor inbouwcontactdozen: uit artikelgroep 1056 (schroefklemmen): alle 16 A, 3 p naar 5 p evenals 32 A, 5 p in bijzondere vorm (vergl. Type 1276) uit artikelgroep 1134 (schroefloos, TwinCONTACT): alle 16 A, 3 p naar 5 p

meer
