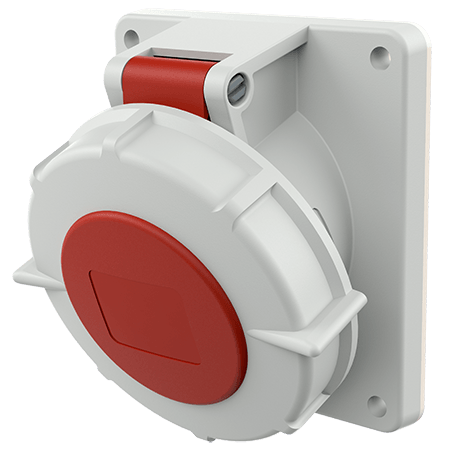

Inbouwcontactdoos 1506

Name: Inbouwcontactdoos
Brand: MENNEKES
SKU: 1506

Ampère 16 A 32 A

Polen

Voltage

Uurstand

schroefklemmen
20° hoek

contactdozen voorbereid op het aansluiten van een hulpcontact

Bestelnummer1506
EAN4015394011729

Technische specificaties

Inbouwcontactdoos 1506

Ampère	32 A
Polen	4 p
Voltage	400 V
Uurstand	6 h
Hertz	50-60 Hz
Aansluittechniek	schroefklemmen
Contacten	standaard
Beschermingsgraad	IP67
Flens	100x92 mm
Bevestigingsgaten	85x77 mm
Hoek	20 °
Gewicht	291 g
Certificeringen	VDE

Gegevensbladen & Downloads

Inbouwcontactdoos 1506

Product infoInbouwcontactdoos 1506 PDF, 169 KB

Een fabrikantenverklaringInbouwcontactdoos 1506 PDF, 37 KB

CAD-gegevens 3D STPInbouwcontactdoos 1506 ZIP, 1 MB

CAD-gegevens 3D DWGInbouwcontactdoos 1506 ZIP, 2 MB

Tekening portretInbouwcontactdoos 1506 PNG, 36 KB

Tekening landschapInbouwcontactdoos 1506 PNG, 36 KB

Richtlijnen

Inbouwcontactdoos 1506

REACh

RoHS
